Air Cylinder Airtac MBL32x250SCA Xi lanh khí nén

Xi Lanh Khí Nén Airtac MBL32x250SCA – Kết Cấu Thân Nhôm Cao Cấp, Vận Hành Tịnh Tiến Êm Ái Chắc Chắn

Trong các hệ thống phân loại phôi, cơ cấu đóng gói, hoặc các dây chuyền tự động hóa đòi hỏi chu kỳ tịnh tiến dài và liên tục, xi lanh thân tròn luôn ưu việt nhờ kiểu dáng gọn gàng, giảm thiểu đáng kể trọng lượng và không gian chiếm dụng. Đến từ thương hiệu thiết bị khí nén Airtac danh tiếng, mã sản phẩm Airtac MBL32x250SCA là dòng xi lanh thân tròn cao cấp (Mini Cylinder) thế hệ mới, sở hữu độ bền vượt trội cùng khả năng đáp ứng sê-ri chuyển động chính xác cao trong môi trường sản xuất công nghiệp.

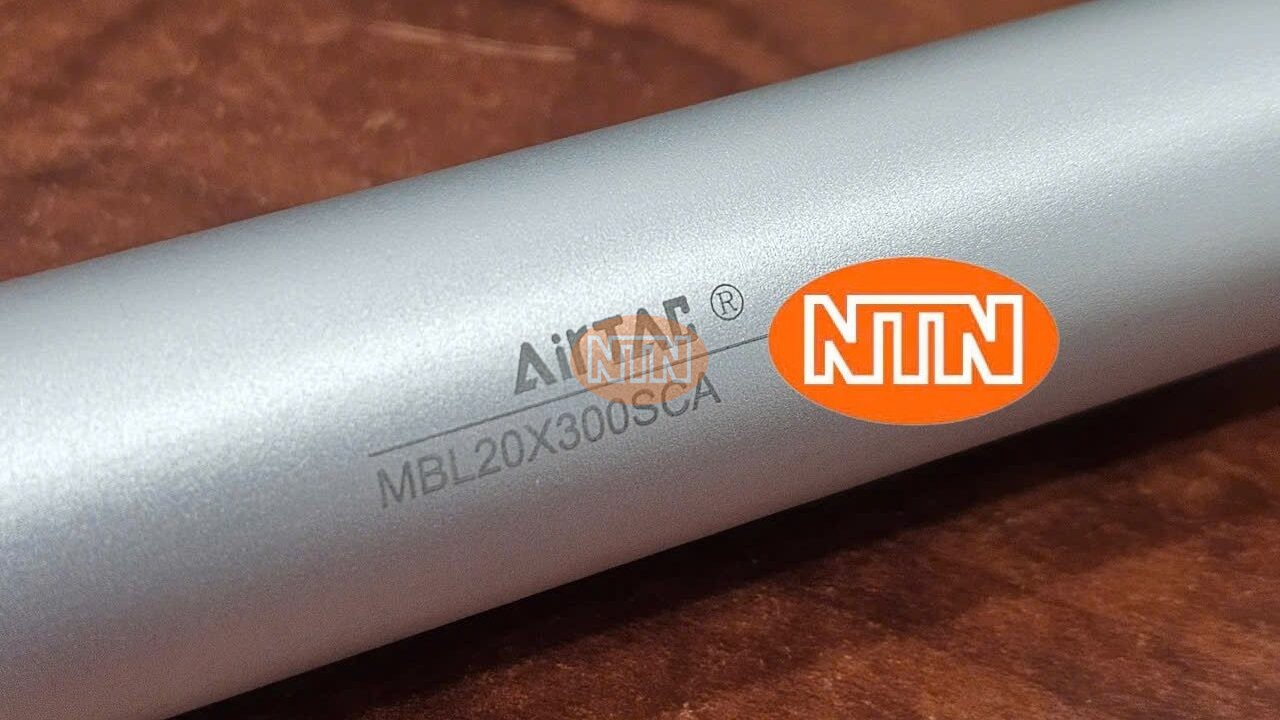

Sản phẩm nổi bật với lớp vỏ thân ống bằng hợp kim nhôm được xử lý bề mặt anode hóa mịn màng, chống ăn mòn hiệu quả và chống bám bụi dầu bẩn nhà xưởng. Thiết bị được dán nhãn logo thương hiệu cùng mã hiệu Model sắc nét trực tiếp trên thân, đảm bảo tiêu chuẩn hàng chính hãng mới 100%.

Phân tích thông số kỹ thuật và ưu điểm công nghệ của Airtac MBL32x250SCA

• Cấu hình kích thước hình học lý tưởng: Ký hiệu mã số 32X250 trên tem nhãn hiển thị trực quan kích thước cơ khí cốt lõi của xi lanh:

  • 32: Đường kính lòng xi lanh (Bore size) đạt 32mm, cung cấp lực đẩy và lực rút cơ học sê-ri mạnh mẽ ở dải áp suất tiêu chuẩn.

  • 250: Hành trình làm việc (Stroke) dài 250mm, đáp ứng hoàn hảo cho các tác vụ đẩy phôi xa, nâng hạ cụm cơ cấu hoặc gạt sản phẩm ở các khoảng cách phân làn rộng.

• Tích hợp sẵn vòng từ nội bộ (S): Ký tự S trong mã sản phẩm quy định xi lanh đã được nhà sản xuất tích hợp sẵn vòng nam châm từ tính cao bên trong piston. Đặc tính này cho phép bạn dễ dàng gá lắp thêm các dòng cảm biến từ hành trình (Auto Switch) ngoài vỏ nhôm để nhận diện và phản hồi trạng thái vị trí đầu - cuối của trục xi lanh về PLC điều khiển.

• Giảm chấn khí nén tùy chỉnh hai đầu (CA): Ký tự CA đại diện cho hệ thống giảm chấn bằng khí nén (Air cushion) tích hợp ở cả hai đầu nắp chặn. Cơ cấu này kết hợp với vít chỉnh cơ học giúp kỹ thuật viên làm chủ tốc độ xả khí hãm ở cuối hành trình, triệt tiêu xung lực va đập cơ khí lớn, giảm tiếng ồn và bảo vệ tối đa cấu trúc jig máy đi kèm.

• Độ hoàn thiện cơ khí chính xác: Trục piston bằng thép cacbon cường độ cao được mạ chrome cứng giúp giảm ma sát tối đa và chống trầy xước gioăng phớt, đảm bảo tuổi thọ lên tới sê-ri hàng triệu chu kỳ chuyển động.

Bảng thông số chi tiết của thiết bị

Ứng dụng công nghiệp phổ biến

• Hệ thống phân loại băng tải: Đẩy các thùng hàng hoặc linh kiện lỗi ra khỏi băng chuyền chính nhờ hành trình 250mm mở rộng biên độ chuyển động linh hoạt.

• Máy đóng gói tự động: Thực hiện các tác vụ ép màng, kéo màng bao bì hoăc gá kẹp nâng hạ phôi trung bình.

• Cơ cấu nâng hạ gá Jig: Sử dụng làm trục dẫn hướng tịnh tiến phụ trợ trong các cụm đồ gá tự chế của phòng kỹ thuật R&D.

 FAQ (CÂU HỎI THƯỜNG GẶP)

Q: Điểm khác biệt lớn nhất giữa dòng MBL (thân nhôm) và dòng MI/MA (thân inox) của Airtac là gì?

A: Sự khác biệt cốt lõi nằm ở vật liệu chế tạo thân ống và khả năng chịu tải cơ học:

• Dòng MBL sử dụng thân ống bằng hợp kim nhôm anode hóa sê-ri dày, mang lại kết cấu cứng cáp, chịu lực uốn gá ngang tốt hơn và tản nhiệt khí nén nhanh hơn khi chạy tần suất cao.

• Dòng MI / MA sử dụng thân ống bằng thép không gỉ (Inox) mỏng nhẹ, tối ưu hóa tốt về mặt hóa học cho các môi trường chống ăn mòn cao hoặc yêu cầu tiêu chuẩn sạch như ngành thực phẩm, y tế.

Q: Với hành trình dài 250mm, tôi có cần trang bị thêm phụ kiện dẫn hướng cho đầu cần xi lanh không?

A: Với những xi lanh có hành trình dài từ 200mm trở lên như mã MBL32x250SCA, nếu tác vụ của bạn là đẩy tải tự do theo phương thẳng đứng hoặc đẩy dọc trục thì không đáng ngại. Tuy nhiên, nếu đầu cần xi lanh phải chịu lực tác động vuông góc (lực gá ngang) hoặc cơ cấu gá bị lệch tâm, trục piston rất dễ bị cong hoặc làm xước lòng xi lanh dẫn đến rò rỉ khí. Khuyến cáo bạn nên thiết kế thêm hệ thống thanh dẫn hướng tuyến tính (Guide bộ khung chữ U) hoặc cụm bạc trượt song song để bảo vệ độ bền cho trục xi lanh.

Q: Dòng MBL32 này sử dụng mã cảm biến từ hành trình nào của Airtac là phù hợp nhất?

A: Do thiết bị tích hợp sẵn vòng từ nội bộ (ký hiệu S), bạn hoàn toàn có thể gắn thêm cảm biến ngoài vỏ. Đối với biên dạng thân tròn của sê-ri MBL32, Airtac thiết kế dòng cảm biến từ thông dụng mã hiệu CMSH hoặc DMSH (tùy thuộc vào việc bạn chọn ngõ ra 2 dây hay 3 dây NPN/PNP đấu về PLC). Bạn chỉ cần đặt mua thêm bộ đai kẹp kim loại (Clamp) ôm quanh thân tròn tương ứng với size phi 32 là có thể cố định chắc chắn cảm biến tại vị trí mong muốn.
