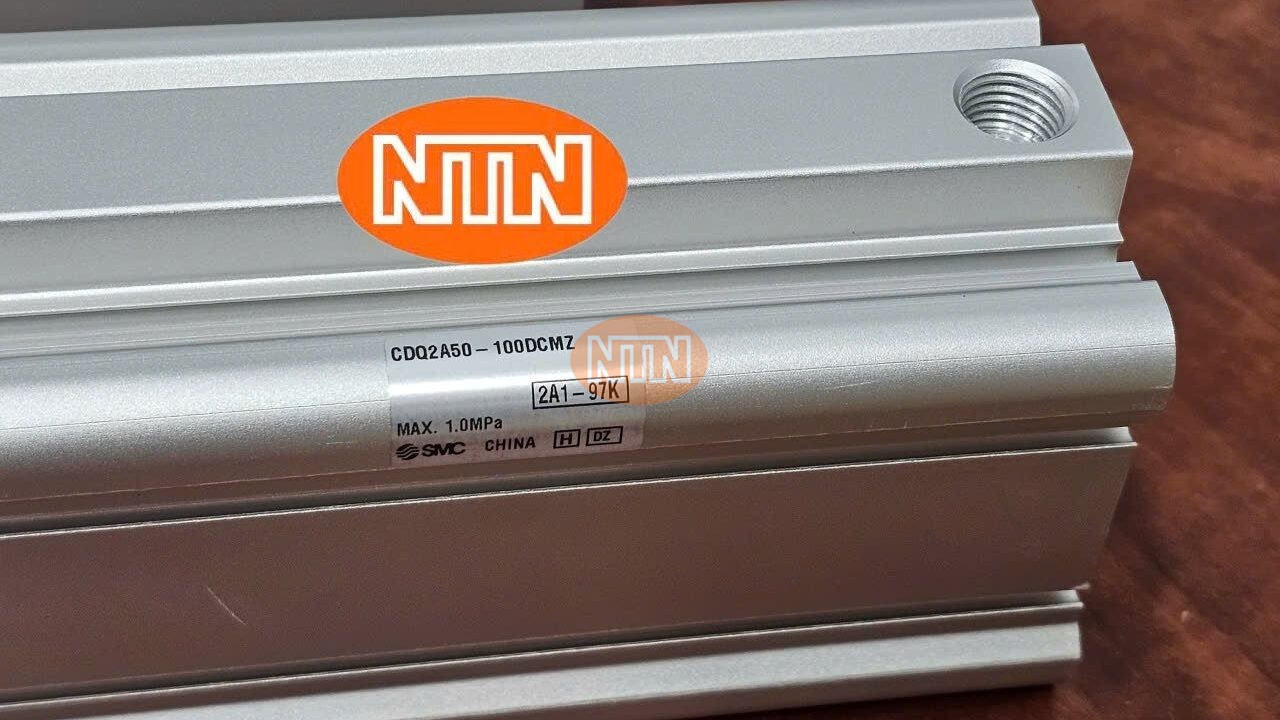

Air Cylinder SMC CDQ2A50-100DCMZ Xi lanh khí nén

Xi Lanh Khí Nén Compact SMC CDQ2A50-100DCMZ – Giải Pháp Tối Ưu Lực Đẩy Trong Không Gian Cơ Khí Nhỏ Gọn

Trong xu hướng thu nhỏ kích thước khoang máy (Compact Design) của ngành tự động hóa hiện đại, các kỹ sư luôn ưu tiên lựa chọn những dòng actuator có hành trình dài nhưng thân vỏ phải cực kỳ ngắn gọn để tối ưu hóa không gian. Đến từ thương hiệu sản xuất thiết bị khí nén hàng đầu thế giới SMC (Nhật Bản), mã sản phẩm SMC CDQ2A50-100DCMZ thuộc sê-ri xi lanh vuông lùn CQ2 Series bán chạy nhất của hãng. Thiết bị sở hữu cấu trúc nhôm khối định hình dầy dặn, mang lại khả năng chịu lực nén ép cực cao trong một diện tích lắp đặt vô cùng phẳng và tối giản.

Toàn bộ thân vỏ của dòng CDQ2A50 được phay CNC chuẩn xác từ hợp kim nhôm nguyên khối anodized sáng bóng mờ, chống oxy hóa và chịu mài mòn cơ lý rất tốt. Bốn mặt của thân xi lanh đều phẳng tắp, tích hợp sẵn hệ lỗ ren xuyên suốt giúp kỹ thuật viên có thể bắt vít cố định trực tiếp xi lanh lên vách máy từ nhiều hướng khác nhau mà không cần chế thêm các bộ đế cồng kềnh.

Giải mã chi tiết cấu trúc ký hiệu mã sản phẩm SMC CDQ2A50-100DCMZ

• C (Built-in magnet): Thể hiện lòng piston bên trong đã được tích hợp sẵn dải vòng từ tính vĩnh cửu. Khi kết hợp gài cảm biến hành trình nhỏ gọn (ví dụ dòng D-M9B, D-M9N) vào các rãnh chìm dọc thân, xi lanh dễ dàng gửi tín hiệu feedback vị trí thò/rút về PLC.

• D (Double acting): Kiểu tác động kép hai chiều. Khí nén được cấp vào luân phiên ở hai đầu để chủ động đẩy cần piston đi hết hành trình và rút về vị trí ban đầu một cách mạnh mẽ.

• Q2 (Sê-ri thiết kế): Thuộc dòng sản phẩm xi lanh Compact cải tiến thế hệ mới của SMC, giúp giảm trọng lượng tổng thể từ 5% đến 15% so với dòng CQ2 cũ nhưng vẫn giữ nguyên độ cứng vững cơ học của vách nhôm.

• A (Mounting type): Kiểu gá lắp tiêu chuẩn thông qua lỗ ren ở hai đầu bích (Both ends tapped), cho phép kết nối cơ khí cực kỳ chắc chắn vào khung máy.

• 50 (Đường kính Piston - Bore size): Đường kính lòng xi lanh đạt 50mm (5 phân). Với tiết diện lòng lớn, xi lanh tạo ra lực đẩy lý thuyết lên tới gần 1180 N ở áp suất 0.6 MPa, đảm bảo lực gá kẹp, chấn dập cực kỳ khỏe khoán.

• 100 (Hành trình hoạt động - Stroke): Khoảng tịnh tiến hữu ích của cần trục đạt 100mm (10 phân). Đây là mức hành trình tương đối dài đối với một dòng xi lanh vuông compact, giúp mở rộng biên độ chuyển động cho các cơ cấu chấp hành.

• D (Body option): Đầu cần piston mặc định là dạng ren trong (Female rod end), giúp bảo vệ ren không bị va đập bên ngoài và làm tổng chiều dài xi lanh ngắn đi đáng kể khi co hết hành trình.

• C (Rubber bumper): Trang bị cụm đệm giảm chấn cao su ở cả hai đầu vách bên trong lòng ống, giúp hấp thụ lực va chạm xung kích nhẹ khi piston di chuyển hết tốc độ, bảo vệ kết cấu gioăng phớt không bị mỏi cơ lý.

• M (Rod end thread): Tùy chọn chuyển đổi hoặc chỉ định ren cơ học hệ mét chuẩn chỉnh của SMC.

• Z (Cải tiến mới): Hậu tố biểu thị dòng thiết bị được tối ưu hóa thiết kế rãnh trượt gài cảm biến trực tiếp, giúp việc lắp đặt sensor phẳng hoàn toàn với bề mặt thân, không bị lồi ra ngoài gây vướng víu.

Bảng thông số kỹ thuật chi tiết của thiết bị

Ứng dụng thực tế phổ biến

• Máy ép, chấn dập nhẹ: Khai thác triệt để lực đẩy mạnh mẽ của size lòng 50mm để dập lỗ bao bì, ép dán mác sản phẩm hoặc ép chặt các dải phôi gỗ, phôi nhựa trong đồ gá.

• Hệ thống khóa, chốt chặn định vị (Stopper): Ứng dụng làm cụm chốt đẩy chặn các pallet tải trọng nặng di chuyển trên hệ thống con lăn băng tải tự động.

• Đồ gá kẹp phôi hàn (Welding Fixtures): Kẹp giữ các chi tiết cơ khí cứng cáp nhờ cấu trúc thân nhôm vuông nhỏ gọn chịu được mô-men lực xoắn bẻ ngang tốt.

FAQ (CÂU HỎI THƯỜNG GẶP KHÁCH HÀNG)

Q: Cổng hơi của mã CDQ2A50-100DCMZ sử dụng ren gì và tôi nên dùng cảm biến từ hành trình loại nào đi kèm?

A: Với đường kính piston size 50mm của sê-ri CQ2 tiêu chuẩn châu Á, hai cổng khí vào/ra của xi lanh được ta-rô hệ ren côn tiêu chuẩn Rc 1/4 (ren 13mm). Bạn nên chọn các dòng đầu nối nhanh (Fitting) chân ren Rc 1/4 ra ống hơi phi6 hoặc phi8 tùy theo lưu lượng khí yêu cầu.

• Về cảm biến: Nhờ hậu tố chữ "Z", thân vuông của xi lanh có sẵn các khe rãnh chìm biên dạng bo tròn dọc bốn cạnh. Bạn có thể sử dụng trực tiếp các con cảm biến từ hành trình siêu nhỏ, trạng thái tĩnh của SMC như mã D-M9B (2 dây, đầu ra PNP), D-M9N (3 dây, đầu ra NPN) hoặc dòng có đèn báo D-M9BW. Các cảm biến này được đút lọt lòng vào rãnh và siết vít định vị phẳng hoàn toàn với bề mặt, không sợ va quệt khi máy vận hành.

Q: Tôi thấy đầu cần của mã này là ren trong, nếu thiết kế của tôi bắt buộc phải dùng ren ngoài để bắt đai ốc thì phải làm thế nào?

A: Bản thân mã có chữ "D" ở cuối cụm kích thước (100DCMZ) mặc định từ nhà máy SMC là đầu cần phẳng cắt ren trong. Nếu kết cấu đồ gá của bạn cần đầu cần thò ra dạng ren ngoài (Male thread) để bắt ecu, bạn có hai giải pháp: Một là đặt mua phiên bản chỉ định ren ngoài từ đầu bằng cách thêm hậu tố "C" vào mã đặt hàng (Ví dụ: CDQ2A50-100DCMZ-XC18 hoặc dòng CQ2 tương đương có ký hiệu ren ngoài). Hai là giải pháp xử lý nhanh tại xưởng bằng cách gia công một đoạn ty ren chuyển đổi (Stud bolt) bằng thép một đầu vặn chặt vào lòng ren trong của cần piston, đầu còn lại để lộ ra làm ren ngoài.

Q: Xi lanh nhỏ gọn hành trình dài tới 100mm như mã này có cần lưu ý gì đặc biệt về tải trọng ngang không?

A: CỰC KỲ LƯU Ý. Do dòng Compact Cylinder được thiết kế tối giản chiều dài cụm bạc lót (Bushing) cố định cần piston bên trong đầu bích để tiết kiệm không gian, nên khi bạn chọn hành trình dài tới 100mm, độ rơ lắc của cần trục khi đẩy hết dải hành trình sẽ lớn hơn so với các dòng xi lanh thân tròn hay xi lanh tiêu chuẩn ISO. Vì vậy, dòng sản phẩm này chịu lực bẻ ngang (Lateral load) rất kém. Nếu ứng dụng của bạn gá tải nặng chuyển động lệch tâm hoặc có lực tác động vuông góc vào đầu cần khi đang đẩy ra, cần piston sẽ rất dễ bị cong hoặc làm xước rách gioăng cổ trục gây xì khí ngầm. Bạn nên thiết kế thêm hệ thanh dẫn hướng (Guide) độc lập bên ngoài để gánh lực ngang, chỉ để xi lanh làm nhiệm vụ kéo/đẩy tịnh tiến thuần túy.
