Flow control SMC VNB611A-40A-5DZ Van tiết lưu

Van Điều Khiển Lưu Chất SMC VNB611A-40A-5DZ – Giải Pháp Đóng Ngắt Khối Lượng Lớn Bền Bỉ

Trong các hệ thống đường ống công nghiệp, dây chuyền thu hồi khí gas, hay các thiết bị xả áp bồn chứa sê-ri lớn, việc đóng ngắt các dòng lưu chất có lưu lượng lớn hoặc độ nhớt cao luôn đòi hỏi một cơ cấu van có kết cấu cơ khí cực kỳ vững chắc. Van SMC VNB611A-40A-5DZ thuộc sê-ri VNB của tập đoàn SMC Corporation (Nhật Bản) chính là dòng van điều khiển bằng khí nén (Process Valve) chuyên dụng để giải quyết bài toán này.

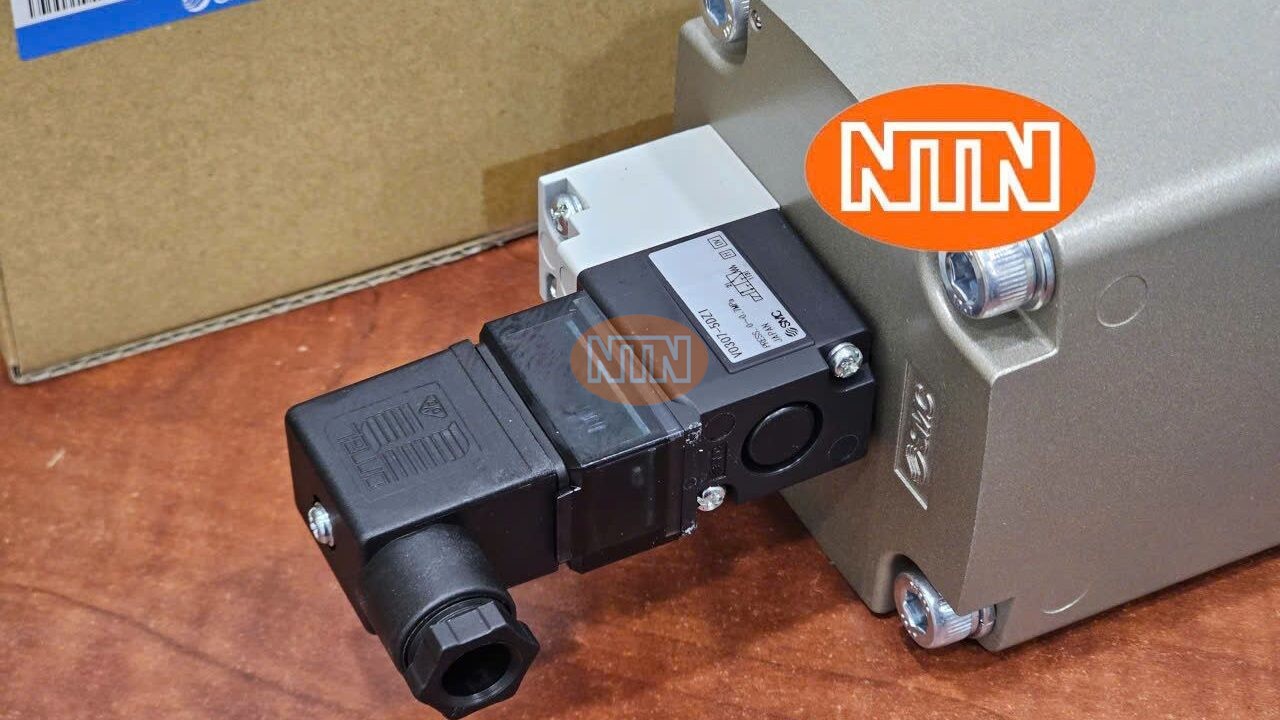

Sản phẩm kết hợp giữa phần thân van chịu tải cơ khí lớn và cụm điều khiển điện từ kích phụ (Pilot Solenoid Valve) mã hiệu VO307-5DZ1 gắn trực tiếp bên hông, mang lại khả năng vận hành chính xác và độ bền vượt trội. Thiết bị đang được phân phối mới 100%, nguyên hộp dán nhãn sê-ri chính hãng Nhật Bản tại NTN Technology.

Đặc điểm cấu tạo và ưu thế vận hành của SMC VNB611A-40A-5DZ

• Cấu trúc van cổng lớn (40A): Ký hiệu 40A thể hiện kích thước ren cổng kết nối sê-ri cơ khí tiêu chuẩn lên tới 1-1/2 inch (xấp xỉ phi 49mm). Thiết kế này cho phép dòng lưu chất (khí nén, chân không, hoặc chất lỏng thích hợp) đi qua với lưu lượng cực lớn, giảm thiểu tối đa hiện tượng sụt áp trên đường ống dẫn.

• Tích hợp van kích phụ VO307-5DZ1: Thay vì dùng lực hút điện từ trực tiếp để mở lá van lớn (vốn cần cuộn coil rất nặng và tốn điện), VNB611A sử dụng cụm van phi-lốt phụ VO307-5DZ1 hoạt động ở điện áp 24VDC. Khi cuộn coil nhận điện, nó sẽ mở một đường khí nén nhỏ để đẩy piston nội bộ, giúp việc đóng mở van chính diễn ra nhẹ nhàng, nhanh chóng và tiết kiệm điện năng đáng kể.

• Thân hợp kim đúc dày dặn, chịu áp lực cao: Khối thân van chính được đúc từ hợp kim cao cấp xử lý bề mặt anode màu xám bạc, bắt chặt bằng các bu-lông lục giác sê-ri lớn chịu lực chống rò rỉ khí. Kết cấu cơ khí này giúp van chịu được áp suất vận hành tiêu chuẩn từ 0 đến 0.7 MPa một cách an toàn.

• Đầu nối điện kiểu DIN Connector trực quan: Cụm coil điện từ trang bị rắc cắm chuẩn DIN bằng nhựa đen có ốc bắt khóa bảo vệ chắc chắn, tích hợp gioăng cao su chống thâm nhập nước bụi, giúp việc đi dây đấu nối trong môi trường độ ẩm cao trở nên an toàn tuyệt đối.

Thông số kỹ thuật chi tiết sản phẩm

Ứng dụng thực tế trong công nghiệp

• Hệ thống khí nén trung tâm: Làm van chặn tổng, phân phối khí nén lưu lượng lớn từ bình tích áp sê-ri lớn đến các phân xưởng sản xuất.

• Hệ thống hút chân không cỡ lớn: Ứng dụng trong các dây chuyền đóng gói định hình plastic, bốc xếp kính tấm hoặc linh kiện bằng giác hút chân không nhờ dải áp suất đáp ứng linh hoạt từ 0 MPa.

• Thiết bị giặt là / Nồi hơi công nghiệp: Đóng ngắt dòng khí xả hoặc cấp bổ sung cho các bồn chứa áp suất sê-ri lớn một cách an toàn.

FAQ (CÂU HỎI THƯỜNG GẶP)

Q: Mã hiệu VNB611A cho biết đây là loại van thường đóng (N.C) hay thường mở (N.O)?

A: Dựa trên cấu trúc phân rã mã hiệu sê-ri chuẩn của SMC cho dòng VNB: Ký tự số 1 sau chữ VNB6 (tức là VNB611A) quy định đây là loại van Thường Đóng (Normally Closed - N.C). Nghĩa là khi chưa cấp điện 24VDC vào cuộn coil VO307, lá van chính bên trong luôn đóng chặt để chặn dòng lưu chất. Khi bạn cấp điện, van pilot mở đường khí nén để kích nâng trục van chính, cho phép lưu chất thông qua.

Q: Khi cuộn coil điện từ VO307-5DZ1 bị cháy, tôi có cần phải mua thay thế toàn bộ cụm van VNB611A lớn không?

A: Hoàn toàn KHÔNG cần thiết. Đây chính là ưu điểm tuyệt vời trong triết lý thiết kế mô-đun cơ khí của SMC. Cụm van phi-lốt phụ VO307-5DZ1 được bắt nối vào thân van chính chỉ bằng 2 con vít nhỏ. Nếu sự cố chập điện làm cháy cuộn coil, bạn chỉ cần tháo rời cụm VO307 cũ ra và đặt mua riêng mã van phụ VO307-5DZ1 chính hãng tại NTN Technology để thay thế vào, giúp tiết kiệm tối đa chi phí vật tư bảo trì hệ thống.

Q: Van này có thể dùng trực tiếp để đóng ngắt nước sạch hoặc dầu thủy lực được không?

A: Mặc dù dòng VNB có kết cấu khá vạn năng, bạn cần hết sức lưu ý đến sê-ri vật liệu cấu tạo gioăng làm kín (Seal) bên trong van. Bản tiêu chuẩn của mã VNB611A thường sử dụng gioăng NBR hoặc FKM tối ưu cho khí nén và chân không. Nếu môi chất chạy qua là nước hoặc các loại hóa chất, dầu nhớt đặc biệt, bạn cần tra cứu kỹ catalog để lựa chọn phiên bản hậu tố đặc biệt (như dòng chịu nước, chịu nhiệt độ cao) nhằm tránh hiện tượng lưu chất ăn mòn làm trương nở gioăng cao su, gây kẹt piston hoặc rò rỉ hệ thống sau một thời gian ngắn vận hành.
