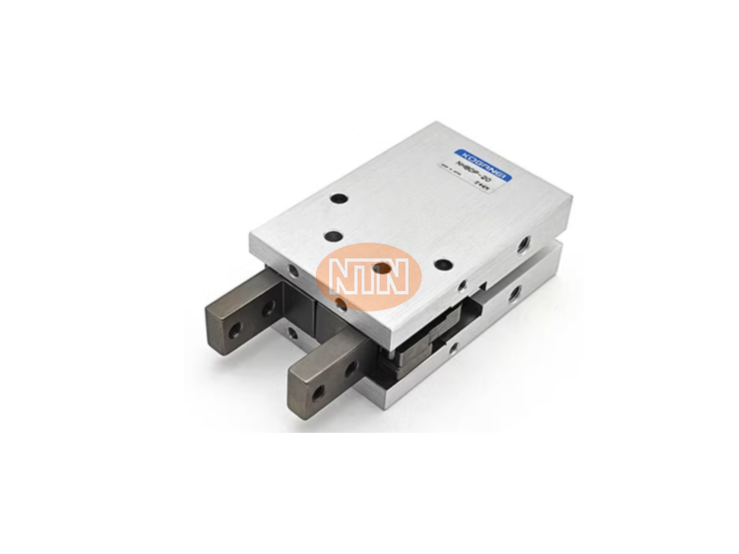

Xi lanh kẹp Koganei NHBDP-25

Cám ơn bạn đã quan tâm đến sản phẩm của NTN.
Yêu cầu báo giá xin click vào đây.

Mr. Nam:

0982494745

Model: NHBDP-25

Maker: KOGANEI

Description: Xi lanh kẹp

Tổng quan về Koganei NHBDP-25
Koganei NHBDP-25 là tay kẹp khí nén (air hand/gripper) kiểu song song thuộc series NHBDP (Parallel Type Plain Bearing) của Koganei (Nhật Bản). Loại tác động kép (double acting), bore 25mm, plain bearing (bushin...

Thông số	Giá trị	Ghi chú
Đường kính piston (Bore)	φ25 mm
Hành trình ngón kẹp (Stroke)	14 mm (7mm mỗi bên)	Tổng mở/đóng 14mm
Loại hoạt động	Double acting (tác động kép)	Open/Close
Áp suất hoạt động	0.15 ~ 0.7 MPa	Khuyến nghị 0.3-0.5 MPa
Lực kẹp hiệu quả (Gripping force)	35-90 N (tại 0.5 MPa)	Tùy L (grip point 0-76mm), closed ~59 N (L=30mm), open ~34 N; giảm khi L tăng
Lực kẹp chi tiết	Tại 0.7 MPa: closed ~87 N (L=0) → ~20 N (L=76mm); open ~60 N → ~10 N	External/Internal grip
Tốc độ mở/đóng	Max 120 cycles/min
Nhiệt độ hoạt động	0°C ~ +60°C
Cổng khí (Port size)	M5 x 0.8	2 cổng
Vật liệu	Nhôm anodized, thép không gỉ	Plain bearing
Độ lặp lại	±0.01 mm	Centering ±0.07 mm
Tương thích cảm biến	Reed/solid state (ZE135/ZE235/ZE155/ZE255)	1-2 vị trí, dây 1m/3m
Trọng lượng cơ bản	388g (439g với bracket -M)

Xi lanh kẹp Koganei NHBDP-25
